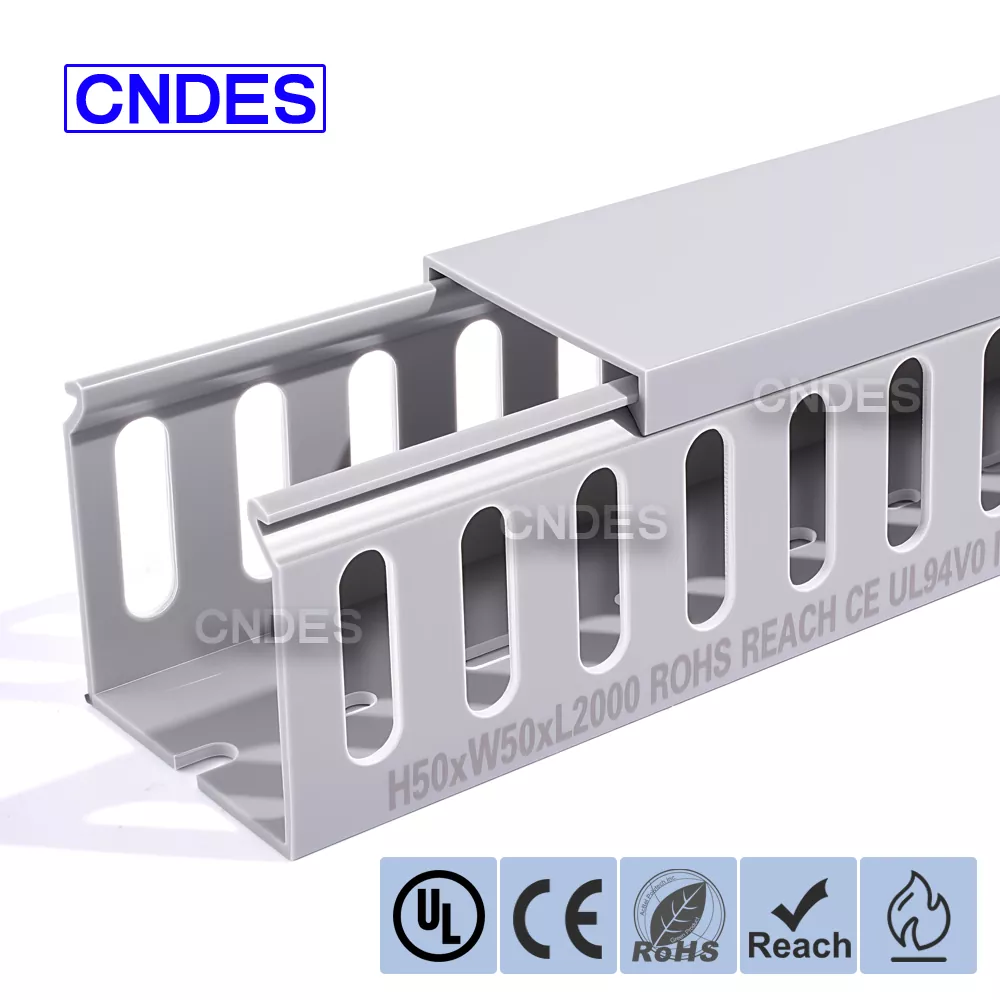

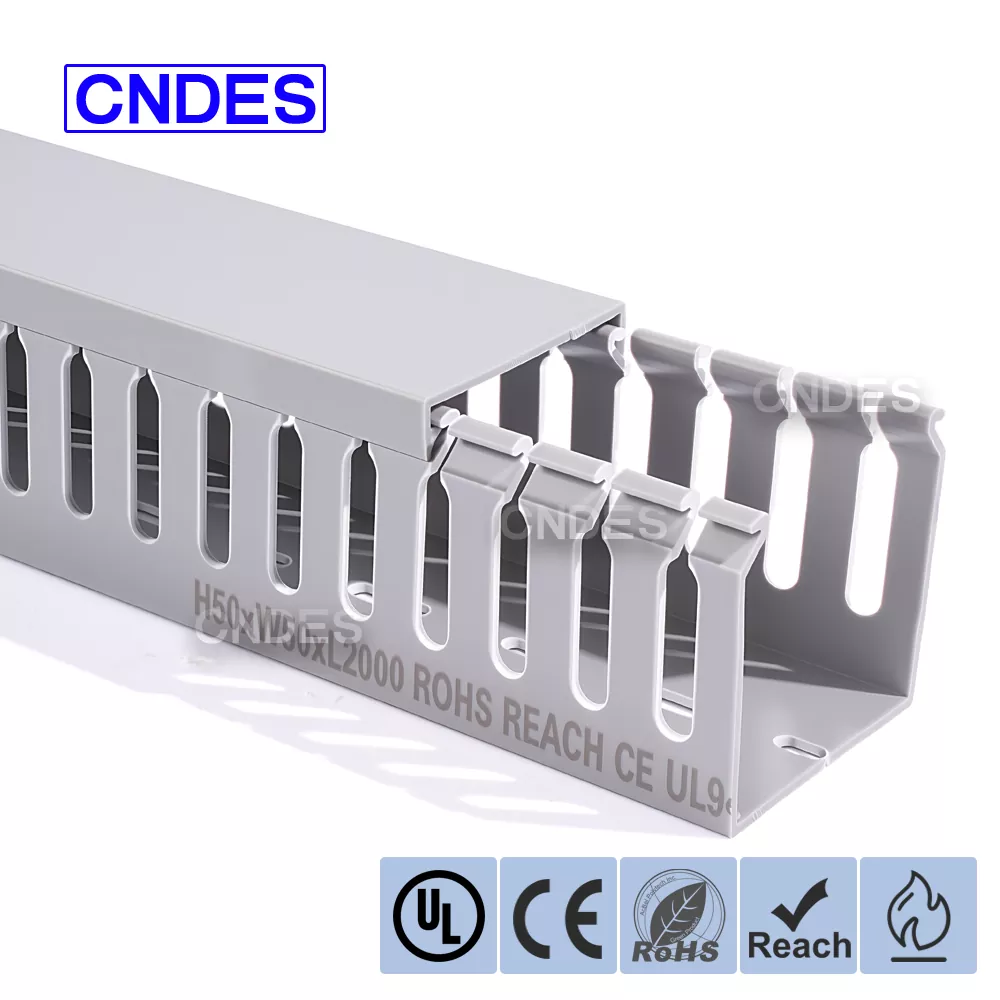

50×50 Oluklu PVC Parmak Tipi Kablo Kanalı

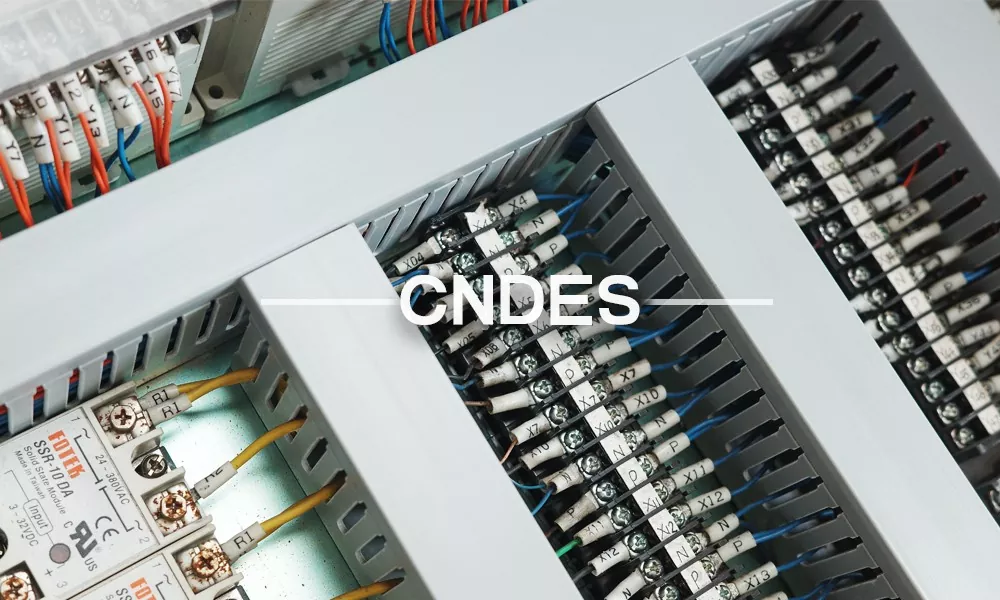

Özelleştirilmiş 50×50 Oluklu PVC Parmak Tipi Kablolama Kanalı, elektrik panolarında, otomasyon kabinlerinde ve endüstriyel kontrol sistemlerinde verimli kablo organizasyonu için tasarlanmıştır. Dengeli bir kare profile ve parmak tipi açık yuvalara sahip bu kablo kanalı, hızlı kablo dallandırma, temiz yönlendirme ve kolay bakım sağlar.

Çin'de profesyonel bir PVC kablo kanalı üreticisi ve tedarikçisi olan CNDES tarafından üretilen bu model, esneklik, güvenlik ve uzun vadeli dayanıklılık gerektiren uygulamalarda yaygın olarak kullanılmaktadır.

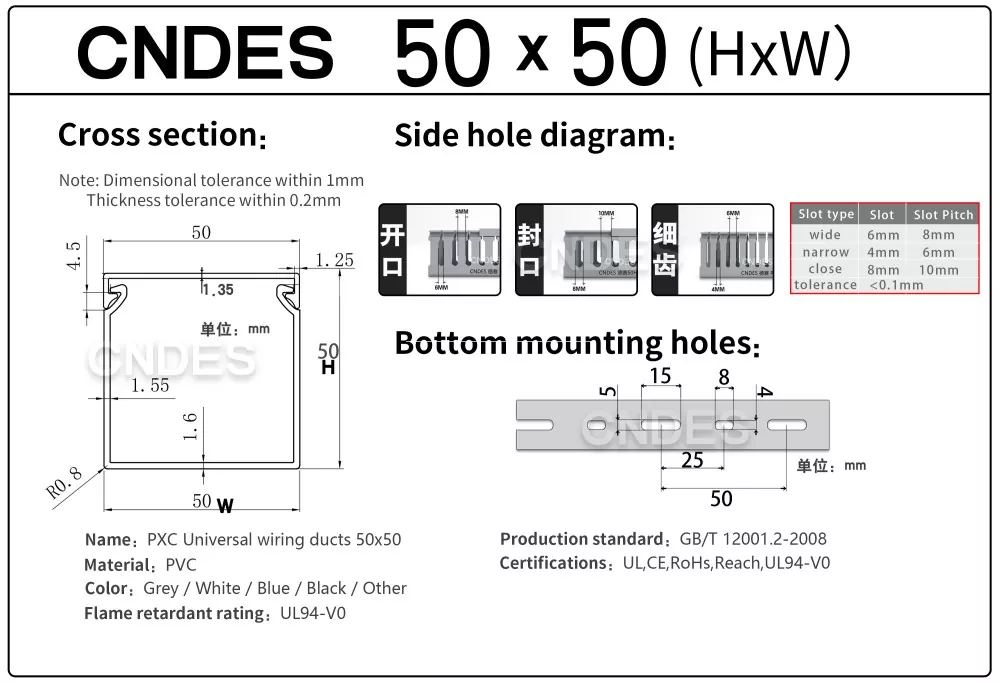

50*50-Şartname belgesi

Kullanım Talimatları

1. Kurulum Öncesi Hazırlık

Kurulumdan önce kablo miktarına, kablo çapına ve mevcut alan ve çalışma sıcaklığı gibi kurulum ortamına göre uygun kablo kanalı boyutunu ve yuva genişliğini seçin.

Örneğin, dar parmak tipi yuva tasarımları yüksek yoğunluklu bileşen alanları için uygunken, daha geniş yuvalar daha büyük kablo demetlerinin daha kolay yönlendirilmesine olanak tanır.

Kaliteli 50×50 Oluklu PVC Parmak Tipi Kablo Kanalı montajı yaparken kablo geçiş yolunu önceden planlayın ve montaj yerlerini duvar veya elektrik dolaplarının içlerine işaretleyin. Keskin kenarlı, aşırı titreşimli veya yüksek sıcaklıktaki alanlardan kaçının.

Doğru konumlandırma ve düzgün yönlendirme sağlamak için bir şerit metre ve işaretleyici kullanın.

Tornavida, elektrikli matkap (delme gerekiyorsa), terazi ve testere veya özel kablo kanalı kesici gibi kesme aletleri de dahil olmak üzere gerekli aletleri hazırlayın.

2. Taban Rayının Sabitlenmesi

Bir duvara veya dolaba monte ediliyorsa, işaretli noktalara delik açmak için elektrikli matkap kullanın. Genişleme dübellerini veya plastik dübelleri takın. Büyük boyutlu deliklerden kaynaklanan dengesizliği önlemek için matkap deliği çapının ankraj boyutuyla eşleştiğinden emin olun. Oluklu PVC Parmak Tipi Kablo Kanalı taban rayını montaj noktalarıyla hizalayın ve rayın sağlam olduğundan ve sallanmadığından emin olmak için bir tornavida kullanarak vidaları sıkın. Borunun önceden delinmiş montaj deliklerini kullanmaya öncelik verin. Ek sabitleme noktalarına ihtiyaç duyulursa kendiniz delik açın. Taban kanalının yatay hizalamasını kontrol etmek için bir terazi kullanın; böylece daha sonraki kapak plakası kurulumu veya kablo eğimi ile ilgili zorlukları önleyin. Ayarlamadan sonra kaymayı önlemek için vidaları yeniden sıkın.

3.Kablo Düzenlemesi ve Yerleştirilmesi

Kabloları yerleştirmeden önce, bunları işleve göre (güç kabloları, sinyal kabloları veya veri kabloları gibi) gruplandırın ve gerekiyorsa etiketleyin. Kablo çapının yuva genişliğiyle uyumlu olup olmadığını kontrol edin.

Kabloları, Yüksek Performanslı 50×50 Oluklu PVC Parmak Tipi Kablo Kanalının yan yuvalarından veya uç açıklıklarından, kablo yalıtımına zarar verebilecek aşırı çekmelerden kaçınarak yavaşça yerleştirin.

Daha büyük kablolar için, ayrı yuva "parmakları" önceden kesilmiş çizgiler boyunca çıkarılabilir veya daha geniş açıklıklar oluşturmak için kesici aletler kullanılarak kesilebilir.

Organizasyonu ve gelecekteki bakımı iyileştirmek için kabloları katmanlar halinde düzenleyin. Yaygın bir uygulama, paraziti azaltmak için güç kablolarını alta ve sinyal kablolarını üst katmana yerleştirmektir.

4. Kapak Plakasının Kurulumu

Kapak plakasını taban kanalıyla hizalayın ve kapak plakası kenarlarının taban kanalının klipslerine veya kayan oyuklarına tamamen geçmesini sağlayın. Kayar kapak plakaları için bunları bir ucundan içeri doğru kaydırın; klipsli tipler için yerine kilitlenene kadar basın. Taban kanalına sıkıca sabitlemek için kapak plakasını sıkıca bastırın. Oluklu PVC Parmak Tipi Kablo Kanalı için kapak plakasını kilitli konuma döndürün. Toz girişine yol açabilecek lokal kaldırmayı önlemek için kapak plakasını düzlük açısından inceleyin. Toz veya yabancı nesnelerin borunun iç kısmına girmesini önlemek için kapak plakasının hiçbir boşluk kalmayacak şekilde sağlam olduğundan emin olun. Daha iyi bir sızdırmazlık gerekiyorsa, kapak plakasının kenarlarına sızdırmazlık maddesi uygulayın (PVC uyumlu bir yapıştırıcı seçin).

5. Özel Senaryo İşleme

Dikey yüzeylere kurulum yaparken, kaymayı önlemek için kaymayı önleyen tasarımlara sahip kapakları (örn. lastik pedler veya geçmeyle güçlendirilmiş tipler) seçin. Kapakların yerçekimine bağlı gevşemeye karşı güvenli kalmasını sağlamak için dikey olarak monte edilmiş Oluklu PVC Parmak Tipi Kablo Kanalını periyodik olarak inceleyin. Kapalı alanlarda, boruları uygun uzunluklarda kesin (temiz, aynı hizada kenarları korumak için özel kesme aletleri kullanarak). Kesimden sonra kesilen kenarın keskinliğini kontrol edin. Kablonun veya operatörün yaralanmasını önlemek için gerekirse zımpara kağıdıyla zımparalayın. Ortam sıcaklıkları borunun üst sıcaklık sınırına yaklaşırsa (örn. 50°C veya 85°C), yüksek sıcaklığa dayanıklı bir model seçin veya ek ısı dağıtımı önlemleri uygulayın. Örneğin, borunun çevresinde havalandırma alanı ayırın veya soğutma fanları takın.

Çin'de güvenilir bir 50×50 oluklu PVC parmak tipi kablo kanalı tedarikçisi veya üreticisi mi arıyorsunuz?

Numuneler, teknik çizimler veya fabrikadan doğrudan fiyat teklifi almak için bugün CNDES ile iletişime geçin.
